【K230新技能点亮】RTOS 系统 Sensor ISP 标定保姆级教程

Viewed 53
technical_data

问题描述

在AI视觉应用中，Sensor（图像传感器）的输出画质直接决定了终端设备的核心性能——无论是智能监控、机器视觉检测，还是边缘AI识别，都离不开清晰、精准的图像数据。而K230芯片搭配RTOS实时操作系统，凭借低延迟、高稳定性的优势，成为图像Sensor应用开发的优选方案。
今天，我们聚焦K230 RTOS生态中的核心技能——Sensor ISP标定 （Image Signal Processor，图像信号处理器标定），针对IMX219摄像头模块，手把手拆解黑电平校正（BLC）、镜头阴影校正（LSC）、颜色校正（CC）三大核心流程，从工具准备到实操落地，再到参数验证，让你快速掌握专业级图像标定技巧！

一、标定前必知：


ISP标定到底解决什么问题？

Sensor采集的原始图像（RAW图）会存在先天缺陷：暗环境下有噪点（黑电平偏移）、画面中心亮边缘暗（镜头阴影）、色彩还原失真（偏色）。而ISP标定的核心就是通过算法校正这些缺陷，同时RTOS系统的实时性能够确保标定过程中数据采集的同步性和稳定性，让校正参数精准适配硬件运行。

简单说：ISP标定 = 给图像Sensor“调优画质” ，最终实现“原始RAW图→清晰、均匀、色彩准确的标准图像”的转化，这是K230视觉应用落地的关键一步！

二、前期准备：

软硬件清单+工具安装

1. 硬件准备

  • 核心板：K230开发板
  • 图像Sensor：IMX219摄像头模块
  • 标定设备：暗室（BLC标定用）、DNP灯箱（支持A/A_100、D50、D65等光源）、24色卡（CC标定用）
  • 辅助工具：串口线（调试通信）、USB数据线（烧录+供电）、固定支架（确保摄像头位置稳定）

2. 软件与工具准备

工具类型 具体工具及版本 核心用途
运行环境 MATLAB Runtime R2023a（Windows 64位） 支撑ISP标定工具运行
标定工具 K230 ISP标定工具、ColorCalibrationTool BLC/LSC/CC参数计算
图像工具 ImageViewer 查看RAW图、验证标定效果
开发工具 K230官方SDK（含MPP工程）、RTOS系统（已集成） 编译工程、烧录镜像
调试工具 串口助手（SecureCRT/Putty） 执行抓图命令、查看日志

三、手把手标定实操： (以IMX219为例）

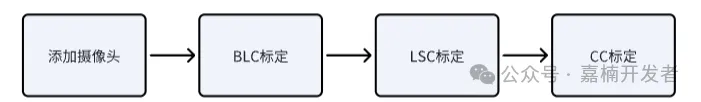

ISP标定的核心逻辑是：抓取特定场景下的RAW图→通过工具计算校正参数→修改ISP配置文件→验证标定效果 ，全程基于RTOS系统实现高效协同。以下是BLC、LSC、CC三大关键步骤的详细拆解：

（一）Black Level Correction（BLC）黑电平校正

目标：消除暗环境下的图像噪点，让黑色更纯净

1. 环境准备

  • 搭建暗室（无任何光源），将IMX219摄像头与K230开发板上的指示灯用黑胶遮挡（避免光源干扰）；
  • 连接串口线和USB供电，确保开发板稳定运行RTOS系统。

2. 抓取RAW图

  • 定位抓图代码目录：SDK/src/rtsmart/mpp/userapps/sample/sample_vicap

  • 编译抓图程序（RTOS环境下）：

    cd ~/src/rtsmart/mpp/userapps/sample/sample_vicap
make
cd ../elf
# 将编译后的文件拷贝到开发板
cp sample_vicap.elf ***

  • 执行抓图命令（暗室无光源状态）：

    ./sample_vicap.elf -mode 0 -conn 1 -dev 0 -sensor 45 -chn 0 -ofmt 3 -preview 0 -chn1

  • 终端出现菜单后，输入d抓取RAW图，成功后生成两个文件：

    • dev_00_chn_00_1920x1080_0010.raw10（核心RAW图，10位深）
    • dev_00_chn_01_1920x1080_0011.yuv420sp（辅助YUV图）

  • 用Altek Image Viewer打开RAW图，验证图像无明显亮点（确保暗场环境合格）。

3. 数据标定

  • 打开K230 ISP标定工具，选择BLC标定模式，导入抓取的RAW图；
  • 配置参数（分辨率1920x1080、位深10bit），点击“标定”，生成bls_para.txt文件，核心参数示例：
    ResolutionX=1920 ResolutionY=1080 BLS_R=65 BLS_Gr=65 BLS_Gb=65 BLS_B=65

4. 修改ISP配置文件

  • 注意： 10bit传感器需将标定值×4（65×4=260），12bit传感器直接使用原始值；
  • 修改XML文件（imx219-1920x1080.xml）：
    <BLS index="1" type="cell" size="[1 1]">
  <cell index="1" type="struct" size="[1 1]">
    <name index="1" type="char" size="[1 9]">
      1920x1080
    </name>
    <resolution index="1" type="char" size="[1 9]">
      1920x1080
    </resolution>
    <blsData index="1" type="double" size="[1 4]">
      [260,260,260,260]
    </blsData>
  </cell>
</BLS>
  • 修改JSON文件（imx219-1920x1080_manual.json）：
    {
  "class": "Bls",
  "bls": [260, 260, 260, 260]
}

（二）Lens Shading Correction（LSC）镜头阴影校正

目标：解决图像“中心亮、边缘暗”的问题，让画面亮度均匀

1. 环境准备

  • 搭建标定场景：暗室，DNP灯箱（提供标准光源）、固定支架（摄像头与灯箱平行，距离尽量靠近灯箱）；
  • 关闭环境光（如日光灯），确保只有灯箱光源照射。

2. 抓取RAW图

  • 需覆盖5种标准光源：A/A_100（2850K）、U30/F12（3000K）、TL84/F11（4000K）、D50（5000K）、D65（6500K）；
  • 执行固定曝光抓图命令（以A/A_100光源为例）：
    ./sample_vicap.elf -mode 0 -conn 1 -dev 0 -sensor 45 -ae 0 -again 1 -exp 429 -chn 0 -ofmt 3 -preview 0 -chn1
  • 调节参数：若图像过亮/过暗，修改-exp值（曝光越大越亮），目标是图像中心亮度为最大值的80%左右；
  • 切换所有光源，重复抓图，每个光源对应1张RAW图。

3. 数据标定

  • 打开LSC标定工具，配置参数（Bayer格式RGGB、 sectors=32）；
  • 导入某一光源的RAW图，点击“Start”运行标定，生成参数文件（如A_param.txt），包含亮度补偿矩阵、扇区大小等核心数据；
  • 点击“Apply LSC to Image”验证效果：标定后图像无中心与边缘亮度差，即为合格；
  • 重复所有光源的标定流程，生成对应参数文件。

4. 修改ISP配置文件

  • 修改XML文件（imx219-1920x1080.xml），为每个光源添加LSC配置节点（以A/A_100为例）：
    <LSC index="1" type="cell" size="[1 5]">
  <cell index="1" type="struct" size="[1 1]">
    <name index="1" type="char" size="[1 15]">
      1920x1080_A_100
    </name>
    <resolution index="1" type="char" size="[1 9]">
      1920x1080
    </resolution>
    <illumination index="1" type="char" size="[1 1]">
      A
    </illumination>
    <LSC_sectors index="1" type="double" size="[1 1]">
      [32]
    </LSC_sectors>
    <LSC_SECT_SIZE_X index="1" type="double" size="[1 32]">
      [42,43,46,...]
    </LSC_SECT_SIZE_X><!-- 从参数文件复制 -->
    <LSC_SAMPLES_red index="1" type="double" size="[33 33]">
      [2190,2035,...]
    </LSC_SAMPLES_red><!-- 从参数文件复制 -->
    <!-- 依次添加Gr、Gb、Blue通道的SAMPLES数据 -->
  </cell>
  <!-- 其他光源配置类似，添加对应cell节点 -->
</LSC>
  • 修改JSON文件，写入LSC矩阵参数（参考参数文件中的LSC_SAMPLES数据）。

（三）Color Correction（CC）颜色校正

目标：还原真实色彩，解决偏色问题（依赖24色卡标定）

1. 环境准备

  • 摆放24色卡：色卡正对摄像头，占图像画面80%以上，位置摆正；
  • 保持DNP灯箱光源稳定（与LSC标定的光源一致），关闭环境干扰光。

2. 抓取RAW图

  • 执行抓图命令，获取24色卡的RAW图；
  • 移除色卡，保持摄像头位置不变，抓取同一光源下的背景图（用于消除环境干扰）；
  • 切换所有光源，重复“色卡图+背景图”抓取流程。

3. 数据标定

  • 打开ColorCalibrationTool，配置参数（分辨率1920x1080、位深10bit、Bayer格式RGGB）；
  • 加载文件：
    • Load sRGB References：选择标准色卡参考文件（CC_Standard.cxf）；
    • Load Color Checker Image：选择色卡RAW图；
    • Load Background Image：选择对应背景图；
    • Load LSC Profile：选择同一光源的LSC参数文件；
  • 取消勾选“Clip Reference Colors”和“Camera Input with applied output gamma”，点击“Calibrate”；
  • 手动选择色卡四角色块中心点，系统自动计算白平衡（wb）和颜色矩阵（ctm），示例参数：
    wb = [1.098, 1.0, 2.558];
ctm = [[-0.972,1.288,0.684],[0.080,2.341,-1.421],[2.828,-2.101,0.273]];
  • 点击“Save parameters”保存参数文件。

4. 修改ISP配置文件

  • 修改XML文件，为每个光源添加CC配置（以A/A_100为例）：
    <CC index="1" type="cell" size="[1 5]">
  <cell index="1" type="struct" size="[1 1]">
    <name index="1" type="char" size="[1 5]">
      A_100
    </name>
    <ccMatrix index="1" type="double" size="[3 3]">
      [1.172,0.211,-0.383;-0.188,1.313,-0.125;-0.023,-0.664,1.688]
    </ccMatrix>
    <wb index="1" type="double" size="[1 4]">
      [0.951,1.0,1.0,2.952]
    </wb>
  </cell>
  <!-- 其他光源配置类似 -->
</CC>
  • 修改JSON文件，更新CManualWb的gain参数（从wb数据提取）和CCcm的ccmatrix参数：
    {
  "class": "CManualWb",
  "enable": true,
  "gain": [1.098, 1.0, 1.0, 2.558]
},
{
  "bit": 13,
  "ccmatrix": [[-0.972,1.288,0.684],[0.080,2.341,-1.421],[2.828,-2.101,0.273]],
  "ccoffset": [0,0,0],
  "class": "CCcm",
  "enable": true
}

四、避坑指南：
新手常踩的3个关键问题

  1. RAW图抓取失败 ：检查摄像头与开发板的连接（I2C/SPI通信），确保sample_vicap.elf编译时已指定正确的sensor型号（-sensor 45对应IMX219）；
  2. LSC标定后仍有亮度差 ：抓图时确保摄像头与灯箱平行，且图像中心亮度达到最大值的80%，否则需重新调节-exp参数；
  3. CC标定偏色严重： 色卡摆放需占满80%画面，避免倾斜，且背景图与色卡图的光源、摄像头位置完全一致。

结语
基于K230 RTOS系统的Sensor ISP标定，核心是通过“场景化RAW图采集+工具化参数计算+配置化落地”，让图像Sensor输出更精准、更稳定的画质。无论是智能硬件开发还是边缘AI项目落地，这都是必备的核心技能！

官方详细参考文档：
